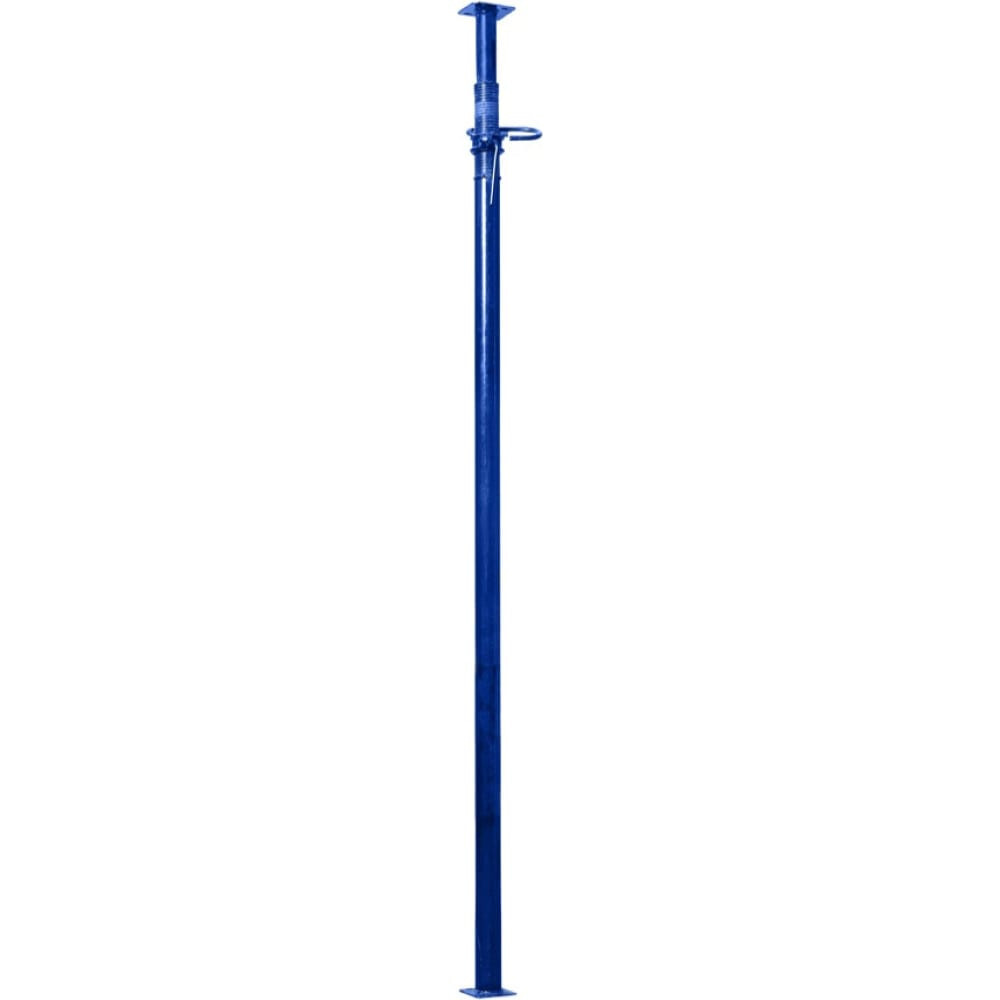

Стойка телескопическая для опалубки 4.5 м

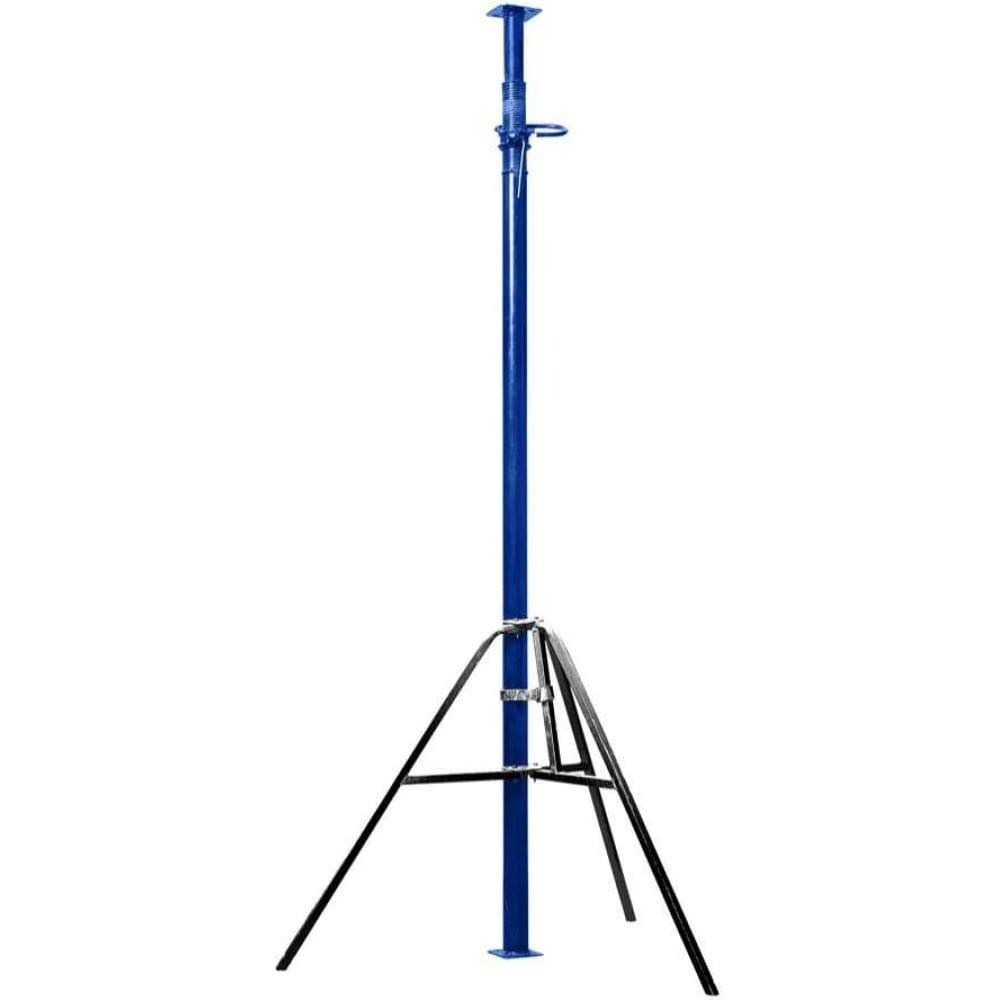

Телескопическая стойка для опалубки 4,5 м (домкрат) предназначена для поддержания горизонтальных щитов опалубки при возведении монолитных потолочных перекрытий, а также в качестве временной опоры при строительстве и ремонте. Изготовлена из двух стальных труб 60 и 48 мм с толщиной стенки металла 2,5 и 2 мм соответственно. Нижняя (более широкая) имеет опорную площадку для устойчивости. На нее накручивается опорная гайка и вставляется телескопическая труба меньшего диаметра с прорезями по всей длине. Фиксация нужной длины стойки выполняется крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку. Минимальная высота данной модели стойки – 2,96 метра, максимальная – 4,5 метра. Чем выше вы выдвигаете стойку, тем меньше на нее должна быть нагрузка. Точные значения для каждого положения высоты указаны в паспорте изделия. Для того, чтобы собрать опалубочную конструкцию перекрытия, кроме телескопической стойки-домкрата вам понадобятся: - ламинированная фанера (не менее 15 мм толщиной) - двутавровая деревянная балка - тренога (для обеспечения устойчивости стойки) - унивилка (для размещения двутавровой балки и фанеры) Порядок монтажа телескопических стоек на строительной площадке 1. На площадке, подготовленной в соответствии с ППР объекта, устанавливается тренога. При этом поворотные ноги располагаются так, чтобы обеспечить ее максимальную устойчивость с учетом конфигурации опорной поверхности. 2. Поднимают фиксатор треноги до упора, устанавливают телескопическую стойку и опускают фиксатор, который, скользя по наклонной трубе, зажимает стойку. 3. После установки телескопических стоек в треноги, все стойки под опалубку выравниваются по высоте и производится монтаж щитов опалубки перекрытий в следующем порядке: - продольная (нижняя) балка укладывается в унивилку; - поперечная балка или брус (верхняя) укладывается на продольную; - с помощью гайки стойки по уровню производится точная юстировка опалубочного стола; - после точной юстировки производится монтаж фанеры.
